メイン画像-オプションパーツ
　
ar-01画像
ar-01解説画像001

アシストローラーをキャリア後方に装着する事により後方からの長尺ハシゴや脚立の荷上げ作業をバックドアに干渉することなくアシストします。

ローラー部の回転作用によりキャリア荷台中央付近まで簡単に長尺ハシゴや脚立を誘導します。

ar-01解説画像002

バックドアの開閉に連動してローラー部も上部に可動する為、リアアンダーミラーに負担をかけることはありません。

(注):ローラー部上、未積載時に限ります。

品番 価格 ローラー幅 適用品番
AR-01 33,600(税別) 1400mm SA-38・SA-39・SA-39B・SA-B10

:ローラに荷物積載時はバックドアを開けることはできません。リアアンダーミラーが破損いたします。

:適用キャリアとの同時組付けをお勧めします。 車両装着済は一旦分解後の組付けとなります。

:AR-01はSA-38.39.39B/SA-B10専用となります。他のシリーズには取付けできません。

:アシストローラー(AR-01)とハシゴ(AK-31.31B.33)の同時取付けはできません。

ar-02画像
ar-02解説画像001

アシストローラーをキャリア後方に装着する事により後方からの長尺ハシゴや脚立の荷上げ作業をバックドアに干渉することなくアシストします。

ローラー部の回転作用によりキャリア荷台中央付近まで簡単に長尺ハシゴや脚立を誘導します。

ar-02解説画像002

バックドアの開閉に連動してローラー部も上部に可動する為、リアアンダーミラーに負担をかけることはありません。

(注):ローラー部上、未積載時に限ります。

品番 価格 ローラー幅 適用品番
AR-02 33,600(税別) 1400mm SA-34.34B専用・純正品

:ローラに荷物積載時はバックドアを開けることはできません。リアアンダーミラーが破損いたします。

:取付けはキャリアを装着した状態での〝高所作業〟となります。1.8メートル前後の脚立をご用意していただき転落事故等の無きよう必ず２名以上で十分に気を付けて作業を行ってください。

:アシストローラー(AR-02)とハシゴ(AK-41.41B)の同時取付けはできません。

:AR-02 は、SA-34.34B専用・純正キャリア対応となります。SA-35・36 (ハイルーフ用)には取付けることはできません。

ar-03画像
ar-03解説画像001

アシストローラーをキャリア後方に装着する事により後方からの長尺ハシゴや脚立の荷上げ作業をバックドアに干渉することなくアシストします。

ローラー部の回転作用によりキャリア荷台中央付近まで簡単に長尺ハシゴや脚立を誘導します。

ar-03解説画像002

バックドアの開閉に連動してローラー部も上部に可動する為、リアアンダーミラーに負担をかけることはありません。

(注):ローラー部上、未積載時に限ります。

品番 価格 ローラー幅 適用品番
AR-03 33,600(税別) 1400mm SA-B20

:ローラに荷物積載時はバックドアを開けることはできません。リアアンダーミラーが破損いたします。

:取付けはキャリアを装着した状態での〝高所作業〟となります。1.8メートル前後の脚立をご用意していただき転落事故等の無きよう必ず２名以上で十分に気を付けて作業を行ってください。

:アシストローラー(AR-03)とハシゴ(AK-41)の同時取付けはできません。

:AR-03 は、SA-B20専用となります。SA-B10の適用は『AR-01』となります。

sp-01解説画像
sp-01解説画像

(注1)　塩ビパイプは付属しておりません。お客様でご用意ください。

(注2)　下記「SA適用キャリア品番」以外のSAキャリアには取付けできません。

品番 価格 数量 適用品番
SP-01 19,200(税別) 1セット(4ヶ入)

SA-39・38・37・30・21H・21・

15・14H・13・12H・11・10・09

・外径：Φ114/140の塩ビパイプが取付け可能！

・ホースクランプ：ステンレス材

・固定金具上下：スチール＋カチオン電着＋黒塗装

・ボルト類：ステンレス材

・塩ビパイプを並べて取付け可能！(2セット購入時)

SP-02画像01
SP-02画像02

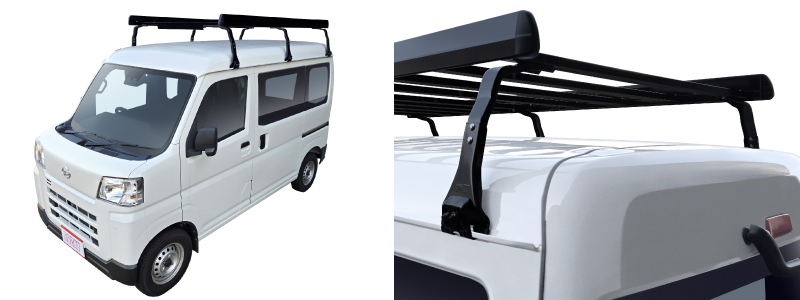

装着例:ハイゼット(S700V系)

内容物

ハイ・インナークランプ 6ヶ

塩ビテープ グレー(SA-21H用) 6枚

塩ビテープ ブラック(SA-21HB用) 6枚

インナー保護キャップ 12ヶ

1セット6脚分

品番 価格 数量 適用品番
SP-02 15,600(税別) 1セット(6脚分)

SA-21H・21HB

・標準の高さから75mm上がります。

・カラー：ブラック

前後補助パイプ画像
ZMキャリアの前後に取付けることにより、積載物のズレを防止します。
品番 価格 キャリア幅(内寸/mm) ZM適用キャリア品番
ZP-01 3,300(税別) 990

ZM-300S・301S・301M・301E・301H・

402M・402E・403M・403H・333AD・

333SH・333AH・333MH・333ML・444AH・555SH
ZP-02 3,600(税別) 1090 ZM-333PB・555AD・333NV
ZP-03 3,800(税別) 1212 ZM-321M・422M・425C・425M・528M・881NV
gp-01,02画像

Color:ブラック

[装着物]

回転灯・ スピーカー・サーチライト等

装着物は、アタッチメント一枚につき一個になります。

[取付可能数]

2～3セット

車両によっては3セットは取付けできない場合があります。

GP画像

キャリア装着イメージ(※撮影用回転灯は商品に含まれません)

品番 価格 適用可能キャリア
GP-01 4,500(税別)

SGR-01/02H/03/04H/06/07/09/

10/11/12/15P/16P/17P
GP-02 4,500(税別) SGR-08/13/14

回転灯の取付可能寸法

回転灯の取付可能寸法画像
取付可能寸法図

適用機種一覧

メーカー パトライト 小糸製作所
品名 回転灯 サーチライト 回転灯
タイプ 大型 中型 小型 手動式 大型 中型
機種名

HKM型

SKC型

XM型

XP型

KLE型

SKL-S型

SKL-C型

SKP型

KP型

SKH-A型

RH-A型

RK-A型

HCS-S型

HCS-E型

HSSB-8型

RB-8型
上記品番以外の製品は未確認の為、お客様の方でご確認ねがいます。
RWシリーズ専用　オプションパーツ

リングフック 【RW-50】

〔4セット入り〕

rw-50画像

「ラゲッジパーテーション」や「ラゲッジバー」の溝付きバー取付ける事ができ積載物の固定に役立ちます。

構成パーツ表
取扱説明書
品番 価格(4セット入り) 適合キャリア
RW-50 4,800(税別) RW-11・11N/RW-12・12V・12H・12E・12D/RW-15
・樹脂部：ＰＰ　・ワッシャー：ステンレス　・リングフック、六角ボルト：スチール材(ユニクロめっき)

ガードバー(インナーキャリア RW-10タイプ用)

〔１セット入り〕

rw51画像 rw52_2画像

インナーキャリアの枠外の長尺物(脚立等)を急ブレーキによるズレからガードします。

・リングフック付き(2ヶ)

構成パーツ表
取扱説明書
品番 価格(1セット入り) 対応車種 適合キャリア リングフック ガードパイプ幅(目安幅) 特長・備考
RW-51 14,400(税別) 320V系ハイゼットカーゴ4 RW-10H 2ヶ付属 764mm 前後に取付可能
RW-52 14,400(税別) 700V系ハイゼットカーゴ4 RW-10D 2ヶ付属 884mm 前後に取付可能
17V系エブリィ・バン4 RW-10E 2ヶ付属 884mm 前後に取付可能
N-VAN・ハイルーフ4 RW-10J 2ヶ付属 884mm 前方のみ取付可能
RW-53 14,400(税別) 200V系ハイエース・バン1 RW-10 2ヶ付属 898mm 前後に取付可能
NV350キャラバン・バン2・3 RW-10 2ヶ付属 898mm 前後に取付可能
RW-54 14,400(税別) NV200バネット・バン4 RW-10V 2ヶ付属 898mm 前方のみ取付可能
・レール部：アルミ材(アルマイト＋クリアー処理)
・ガードパイプ：スチール塗装(黒)
車両適合については、ルーフ形状・グレード別となります適合車種表を必ずご確認の上お買い求めください。
1:バン専用/DX/5ドア/ロングバン/標準ボディ/標準ルーフ
2:バン専用/DX・VX/標準ルーフ・ロングボディ
3:ワゴンGX・ライダーGX・プレミアムGX・アーバンクロム・ブラックギア
4:前後パイプの取り換えになります。
RW-Tシリーズ専用　オプションパーツ

ロープフック 【RW-55】

〔4セット入り〕

rw55_1画像
rw55_2画像

・本体キャリア、荷受けフレームの上下面に設定してある溝を利用してフックを取付けることにより荷物の大きさに合わせて多彩なロープがけが可能となります。(上面フックを固定する際、ラバーを切断する必要がございます。)

【最大引張荷重：５０kg】

構成パーツ表
取扱説明書
品番 価格(4セット入り) 内容
RW-55 5,500(税別) ・フック・Ｔ型ナット・六角ボルト
・フック ：アルミ材　・Ｔ型ナット ：スチール材　・六角ボルト：ステンレス
rs-01画像01
rs-01画像02

オプション(RS-01)装着イメージ

品番 価格 長さ 製品重量 適用品番
RS-01 10,800(税別) 791mm 1.1kg RS-10J

:可倒サイドフレームパイプ「RS-01」にはロープ等を掛けないで下さい。

:ステンレスは「もらいサビ」が発生するため、定期的にメンテナンスをお願いします。

rs-02画像01
rs-02画像02

FRフレームにM6六角ボルトを使用できます。

品番 価格 長さ 製品重量 適用品番
RS-02 14,400(税別) 1239mm 1.8kg RS-10J・SA-B10・SA-B20

:FRフレーム「RS-02」の取付けの際には、「電動ドリルと+ビットNo.2」が必要となります。また、安全に作業を行うために一度キャリアを取外し、地上に下ろしてから作業を行って頂く必要があります。

:FRフレーム「RS-02」の溝に使用する「M6六角ボルト」等はお客様の方でご用意して頂く必要がございます。

:SA-B10/B20に取付けが可能です。SA-B10/B20に取付けの際には、サイドフレームとの間が各左右82mm広がります。
