はじめにご一読願います。
取り扱い上の注意 積載物と積載物の制限

〝STRシリーズ〟 (ユニクロめっき性)をはるかに上回る優れた耐食性

高耐食溶融めっき鋼板 ZAM採用！！

※「ZAM®」は、日本製鉄株式会社の登録商標です。

「ZAM®」は日本製鉄株式会社が開発した溶融亜鉛-アルミニウム-マグネシウム合金めっき鋼板の商品名です。 "ZAM®"とは「日本製鉄：解説」

(注) 取付ボルト、ナット類は〝ユニクロめっき〟を使用しております。
ZAM®の特長
1.ユニクロめっきより優れた耐食性でサビにくい！

溶融亜鉛めっき鋼板の10～20倍

ZAM®はめっき層に含有される亜鉛(ＺＮ)・アルミニウム(AL)マグネシウム(Mg) の効果により時間の経過とともに緻密で付着性の高いMgを含む〝亜鉛系保護被膜〟が めっき表面に形成されます。この亜鉛系保護被膜がめっき層の腐食進行を抑制します。

zm-ユニクロめっき、ZAM比較画像
2.サビを目立たなくする働き！

切断端面部においてもめっき層から溶け出した、緻密な〝亜鉛系保護被膜〟が端面を覆いサビを目立たなくする働きがあります。

zm-サビ経過画像
3.摩耗に強い！

めっき層が硬いため、耐疵付性に優れており、繰り返し摩耗を受ける用途への適用も可能です。

4.材質色の変化！

ZAM®の元の色は〝光沢のないグレー色〟です。時間の経過と酸化とともに〝灰黒変化〟しますが、目立ったサビは発生しません。

(注)適正でない過酷な使用状況ではサビは発生する場合はあります。

zm-灰黒変化画像
STRシリーズとの違い
1.パイプの内側もZAM®めっき処理！

パイプの内側も「ZAM®めっき層」が施されているため雨水等が浸入しても長期間に渡りサビの発生を抑えます。

2.めっき付着量が約3倍！

STRのめっき付着量約10μに対しZAM®は30μ以上！

zm-めっき付着量画像
ZMシリーズの特長
1.滑り止めラバー

フレームチャンネルには滑り止めラバーを使用のため積載物の滑り止めや保護の効果があります。

zm-滑り止めラバー画像
2.ロープフック

積載物を固定するためのロープフック機能付き！

zm-ロープフック画像
3.高さ調節機能

キャリアの高さ調節を最大50㎜まで(8段階・ピッチ6.25㎜)で調節可能！

脚の高さを微調節できるため荷受部をフラットに近づきます。

ZM-300S・301S・630・650は[最大25mm・4段階]の調整になります。

zm-高さ調節機能画像
zm-301M画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 取付可能屋根 高 (内寸) 取付可能屋根 幅 (内寸)
ZM-300S 31,200
(税込 ￥34,320) 		1,500 990 290～315 143～168 948～1,250
ZM-301S 31,800
(税込 ￥34,980) 		1,800 990 290～315 143～168 948～1,250
ZM-301M 30,000
(税込 ￥33,000) 		1,800 990 332～382 185～235 1,041～1,355
ZM-301E 36,000
(税込 ￥39,600) 		1,800 990 387～437 240～290 1,068～1,382
ZM-301H 40,800
(税込 ￥44,880) 		1,800 990 475～525 330～380 1,061～1,367
ZM-321M 36,000
(税込 ￥39,600) 		1,800 1,212 332～382 185～235 1,261～1,575
ZM-300S はキャップ付パイプの本数は〝4本〟になります。
ZM-300S/301S の高さ調整は4段階(2.5㎝)になります。
ZM-301M/301E/301H/321M の高さ調整は8段階(5㎝)になります。
zm-402M画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 取付可能屋根 高 (内寸) 取付可能屋根 幅 (内寸)
ZM-402M 37,000
(税込 ￥40,700) 		2,060 990 332～382 185～235 1,041～1,355
ZM-402E 44,400
(税込 ￥48,840) 		2,060 990 387～437 240～290 1,068～1,382
ZM-422M 39,500
(税込 ￥43,450) 		2,060 1,212 332～382 185～235 1,261～1,575
ZM-422MN 47,400
(税込 ￥52,140) 		2,060 1,212 332～382 185～235 1,261～1,575
ZM-403M 45,600
(税込 ￥50,160) 		2,270 990 332～382 185～235 1,041～1,355
ZM-403H 46,800
(税込 ￥51,480) 		2,270 990 475～525 330～380 1,061～1,367
ZM-425C 57,600
(税込 ￥63,360) 		2,670 1,212 571～621 425～475 1,194～1,500
ZM-425M 54,000
(税込 ￥59,400) 		2,670 1,212 332～382 185～235 1,261～1,575
ZM-422MNはN-VAN専用になります。
ZM-425C/425M はキャップ付パイプの本数は〝7本〟になります。
高さ調整は8段階(5cm)になります。
zm-528M画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 取付可能屋根 高 (内寸) 取付可能屋根 幅 (内寸)
ZM-528M 63,000
(税込 ￥69,300) 		3,230 1,212 332～382 185～235 1,261～1,575
zm-333pb画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 適用車種
ZM-333PB 34,000
(税込 ￥37,400) 		1,810 1,090 255

プロボックス

サクシード

ファミリアバン

NCP.NLP.NSP.NHP

(50.51.55.160.165系)

 -
ZM-555AD 49,200
(税込 ￥54,120) 		1,810 1,090 255

NV150AD・ＡＤバン・ADエキスパート

ファミリアバン

ランサーカーゴ

Y12系

-

旧型車

旧型車
専用タイプの為取付位置が決まっています。ルーフモール後方のキャップを取り外しての取付けになります。
ZM-333PB
アルミ製 ｢SA-16/ 58,000 (税込 ￥63800) ｣もございます。
ZM-555AD
スチール塗装＆アルミ製 ｢SA-31/ 74,400 (税込 ￥81840) ｣もございます。

画像準備中

単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 適用車種
ZM-333AD 42,000
(税込 ￥46,200) 		1,700 990 265

ＡＤバン

ファミリアバン

レオーネバン

Y11系

旧型車
専用タイプの為取付位置が決まっています。ルーフモールのキャップ(6か所)を取り外しての取付けになります。
zm-333mh画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 適用車種
ZM-333ML 39,600
(税込 ￥43,560) 		1,950 990 298

ミニキャブ

ミニキャブ ミーブ

NV100クリッパー・クリッパー

U61V.U62V系

U67V.U68V系

U71V.U72V系

標準ルーフ

旧型車

-

旧型車
ZM-333MH 39,600
(税込 ￥43,560) 		1,950 990 357

ミニキャブ

ミニキャブ ミーブ

タウンボックス

タウンボックスワイド

NV100クリッパー・クリッパー

NV100クリッパーリオ・クリッパーリオ

U61V.U62V系

U67V.U68V系

U60系

U60系

U71V.U72V系

U71系

ハイルーフ

ハイルーフ

ハイルーフ

標準ルーフ

ハイルーフ

ワゴン(ハイルーフ)

旧型車

-

旧型車

-

旧型車

旧型車
ZM-555SH 39,600
(税込 ￥43,560) 		1,950 990 377

サンバー

ディアスワゴン

TV系

TW1.2系

ハイルーフ(サンルーフ無)

ワゴン(ハイルーフ)

旧型車

旧型車
ZM-333SH 39,600
(税込 ￥43,560) 		1,950 990 403

サンバー

ドミンゴ

KV.KS系

FA系

ハイルーフ(サンルーフ無)

旧型車

旧型車
ZM-333AH 39,600
(税込 ￥43,560) 		1,950 990 365

アトレー

S100系

ハイルーフ

旧型車
専用タイプのため取付位置が決まっています。
前側は雨ドイが無い為(プレスドア)通常の取付けとは異なります。
ZM-333MH
リアスポイラー装着車はバックドアの開閉時にキャリアに干渉する為キャリア装着後のバックドアの開閉はできません。
ZM-333MHはハイルーフ用の専用キャリアになります。購入前に車両の全高を確認してください。〔ﾊｲﾙｰﾌ：1890mm〕
キャリア取付時に車両側に電動ドリルによる穴あけ加工が必要となります。
アルミ製 ｢SA-12H/ 66,000 (税込 ￥72600) ｣もございます。
ZM-333ML
ZM-333MLは標準ルーフ用の専用キャリアになります。購入前に車両の全高を確認してください〔標準：1780mm〕
キャリア取付時に車両側に電動ドリルによる穴あけ加工が必要となります。
アルミ製 ｢SA-11/ 66,000 (税込 ￥72600) ｣もございます。
ZM-555SH
アルミ製 ｢SA-15/ 66,000 (税込 ￥72600) ｣もございます。
ZM-333SH
サンルーフ付車の場合は後部に雨ドイがない為キャリアの取付けはできません。
zm-444ah画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 適用車種
ZM-444AH 39,600
(税込 ￥43,560) 		1,760 990 389

ハイゼット・アトレー・ハイゼットカーゴ

アトレー7

アトレーワゴン

スパーキー

S200系

標準・ハイルーフ共用

標準・ハイルーフ共用

標準・ハイルーフ・ルーフレール付

標準・ハイルーフ共用

旧型車
専用タイプのため取付位置が決まっています。
前側は雨ドイが無い為(プレスドア)通常の取付けとは異なります。
キャリアの高さ調節はできません。
サンルーフバイザー付車はバイザーがキャリアに干渉する為取付けができません。
リアスポイラー装着車はバックドアの開閉時にキャリアに干渉する為キャリア装着後のバックドアの開閉はできません。
アルミ製 ｢SA-13・14H/ 66,000 (税込 ￥72600) ｣もございます。
zm-333nv画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 適用車種
ZM-333NV 46,800
(税込 ￥51,480) 		1,670 1,090 285

NV200バネット

e-nv200

デリカD:3

デリカバン

VM.VNM20系

VMEO・MEO系

BM20系

BVM20系

-

-

旧型車

旧型車
車両屋根上の｢取付けナット｣を利用しての取付けとなる為、取付け位置が決まっております。
アルミ製 ｢SA-32/ 68,000 (税込 ￥74800) ｣もございます。
zm-881nv画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 適用車種
ZM-881NV 54,000
(税込 ￥59,400) 		2,570 1,212 264

キャラバン

NV350キャラバン

コモ

E26系

標準ルーフ・ロング
車両屋根上の｢取付けナット｣を利用しての取付けとなる為、取付け位置が決まっております。
アルミ製 ｢SA-34/ 98,000 (税込 ￥107800) ,SA-34B/ 108,000 (税込 ￥118800) ｣もございます。
zm-800画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 取付可能屋根 高 (内寸) 取付可能屋根 幅 (内寸)
ZM-600 26,400
(税込 ￥29,040) 		590 1,000 370～420 185～235 1,041～1,355
ZM-800 33,600
(税込 ￥36960) 		590 1,224 370～420 185～235 1,261～1,575
zm-650画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 取付可能屋根 高 (内寸) 取付可能屋根 幅 (内寸)
ZM-650 19,800
(税込 ￥21,780) 		540 1,000 327～352 143～168 936～1,250
ZM-630 25,200
(税込 ￥27,720) 		540 1,000 327～352 143～168 1,100～1,413

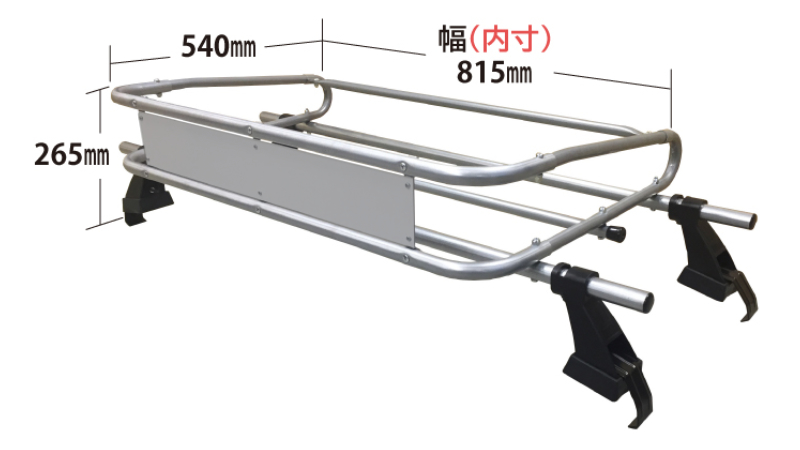

zm-690画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 適用車種
ZM-690 24,000 (税別) 540 815 265

ハイゼットトラック

ピクシストラック

サンバートラック

キャリイトラック

スクラムトラック

S500P.510P系

S500U系

S500J系

DA63T.65T系

DA63系

-

-

-

旧型車

旧型車
zm-690画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 適用車種
ZM-690A 24,000 (税別) 540 815 265

アクティトラック

HA8.9系
zm-690画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 適用車種
ZM-690C 24,000 (税別) 540 815 265

キャリイトラック

スクラムトラック

ミニキャブトラック

NT100クリッパー・クリッパートラック

DA16T系

DG16T系

DS16T系

DR16T系
zm-670画像
単位=m/m
品番 価格 長さ (外寸) 幅 (内寸) 高さ (外寸) 適用車種
ZM-670 22,800 (税別) 540 1000 350

ハイゼットトラック

ピクシストラック

ミニキャブトラック

NT100クリッパー・クリッパートラック

サンバートラック

S200系

S201U.211U系

U60T系

U71系

S201J.S211J系

標準ルーフ

旧型車
ZM-680 22,800 (税別) 540 1000 350

サンバートラック

TT系

標準ルーフ

旧型車
前後補助パイプ画像
ZMキャリアの前後に取付けることにより、積載物のズレを防止します。
品番 価格 キャリア幅 (内寸/mm) ZM適用キャリア品番
ZP-01 3,300 (税別) 990

ZM-300S・301S・301M・301E・301H・

402M・402E・403M・403H・333AD・

333SH・333AH・333MH・333ML・444AH・555SH
ZP-02 3,600 (税別) 1090 ZM-333PB・555AD・333NV
ZP-03 3,800 (税別) 1212 ZM-321M・422M・425C・425M・528M・881NV
