特長

・荷台キャリアをゲートに取付ける事で軽トラックの荷台を上下に分割する事ができ山積みの荷物を上下に分けることができます。

・脚立やハシゴ・建築資材、農業用収穫コンテナなどが収納できます。

・荷台フレームには「保護ラバー」を標準装備!積載物をキズから守り荷崩れを軽減します。

・荷台ゲートキャリアは「最大2セット」までジョイントすることができ合板等の大きな荷物も積載が可能になります。

・前後パイプ「可動式」を標準装備!積載物のズレによる移動落下をガードします。

・軽トラックの頭上のルーフキャリアより積み下ろしがしやすくなります。取付けによる「穴あけ加工」不要!

RW-T20との同時装着が可能!

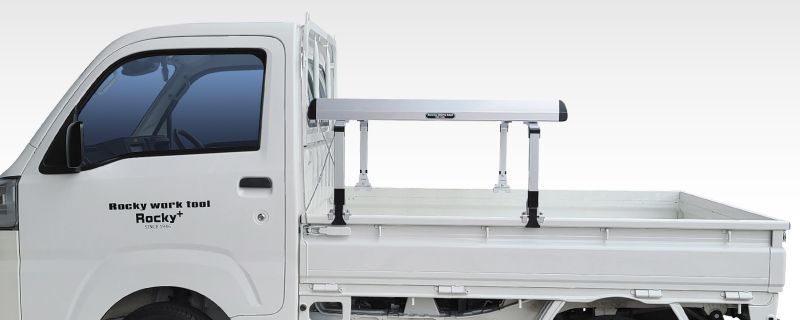

rwt_特長画像_同時装着

画像はRW-T10Lとの装着例です。

【注意1】メーカーによる下記オプション装着車には取付けることはできません。

プラスチック荷箱、FRP荷台カバー、防水フロア、木製フロアデッキ、荷台保護パネル、ゲートインサイドプロテクター、デッキボックス、幌付車

【注意2】メーカー特装車シリーズ(ダンプ車/リフター車)には取付けることはできません。

【注意3】後方のゲートを開けた状態での走行はできません。

rwt-10s画像
・キャリア本体部:アルミ材(アルマイト+クリヤー塗装)
・脚部:スチール材(カチオン電着+シルバー塗装)
・取付けボルトナット:ステンレス
品番 価格 タイプ (内寸) 長さ(外寸) 高さ(外寸) 荷枠(深さ)
RW-T10S 70,800(税別) ショート 1285mm 658mm 480mm 58mm
RW-T10L 82,800(税別) ロング 1285mm 1082mm 480mm 58mm
RW-T10A 55,200(税別) ジョイント専用 1285mm 581mm 480mm 58mm
品番 脚ステー間(内寸) 前後パイプ間(内寸) 長さ(10Aジョイント時) 床までの高さ
RW-T10S 336mm 558mm 1239mm (650)mm
RW-T10L 760mm 982mm 1663mm (650)mm
RW-T10A 336mm - - (650)mm

ジョイントタイプだから

買い足しもできる!

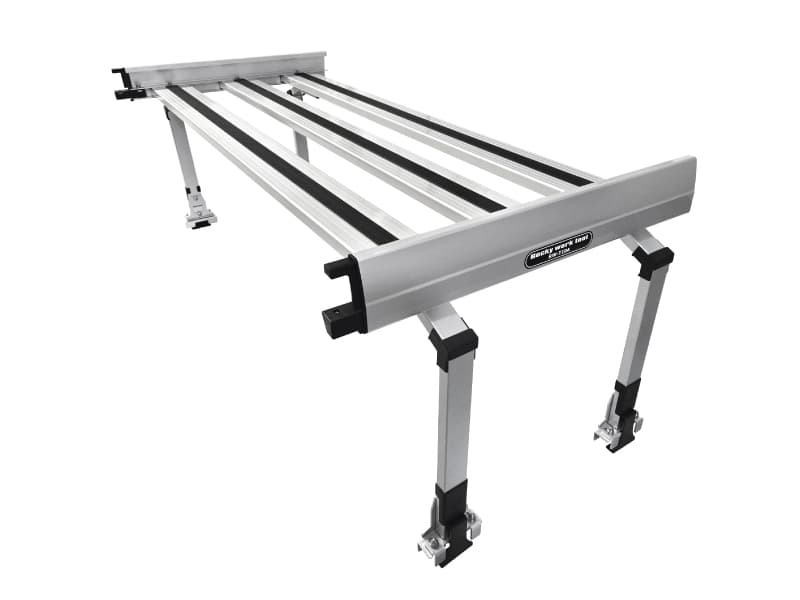

RW-T10A(ジョイントタイプ専用)

rwt-ジョイント画像
(注):RW-T10Aには先端キャップ/前後パイプ/筋交(長/短)は含まれておりません。
  • RW-T10S(ショートタイプ)

    RW-T-10S画像
  • RW-T10S+T10A(ショートタイプ+ジョイントタイプ)

    RW-T-10S+RW-T-10A画像

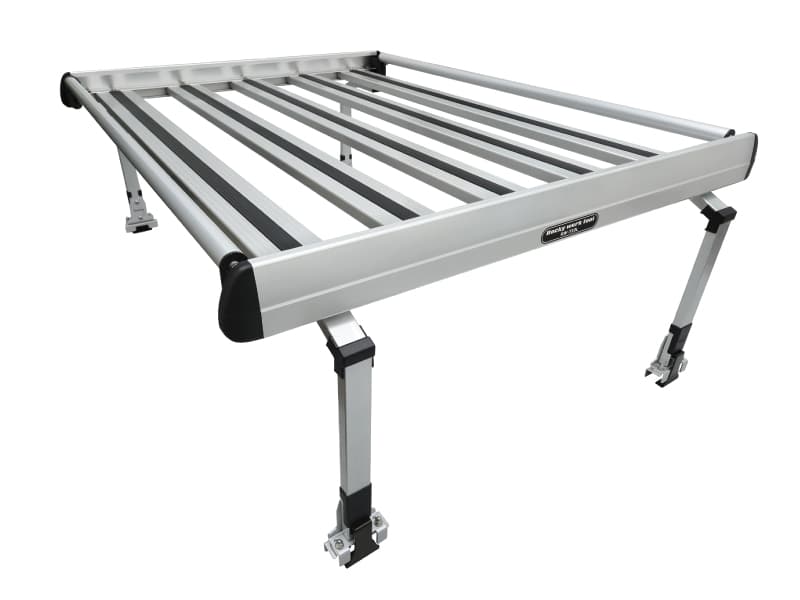

  • RW-T10L(ロングタイプ)

    RW-T-10L画像
  • RW-T10L+T10A(ロングタイプ+ジョイントタイプ)

    RW-T-10L+RW-T10A画像
  • ※RW-10LとRW-10Lのジョイントによる装着はできません。
特長の詳細
ゲートガードの有無装着可能

【純正用品に限る】

・ゲートプロテクター(ゴム)

・アッパーメンバーガード等

rwt-ゲートガード画像

保護ラバーを採用(標準装備)

積載物を保護し滑り止めの効果があります。また走行時の積載物によるガタつき音の軽減にも役立ちます。

rwt-保護ラバー画像

サイドゲートからも積載が可能

コンテナの積み降ろしの際にゲートとキャリアの間から積み降ろしが可能です。(RW-T10L)

rwt-サイドゲート積載画像

キャリアの下にコンテナ積み重ね積載可能

・みかんコンテナ(長さ520mm×幅365mm×高さ310mm)

・りんごコンテナ(長さ640mm×幅320mm×高さ290mm)

・ビールケース(長さ450mm×幅365mm×高さ315mm)

rwt-コンテナ積み重ね画像

可動式 前後パイプRW-T10S/T10L(標準装備)

積際物の前後の落下・脱落を防止します。またRW-T10Sは可動式前後パイプを下げることにより、長尺な積載物(ハシゴ/建築資材等)を軽トラックのガードフレーム(鳥居)を利用し積載することが可能になります。

(注):RW-T10Lは後方の前後パイプを下げてもガードフレーム(鳥居)を利用して長尺物を積載することはできません。

前後パイプを上げてのご使用の際であってもキャリア上の積載物については必ずロープ等での固定をして頂き発進時の積載物の落下に十分ご注意をお願い致します。

rwt-前後パイプ画像

用途例

  • RW-T10S・RW-T10L

    RW-T_コンテナ積載画像

    可倒式前後パイプを上げてコンテナ等も積載することが可能です。

  • RW-T10L+RW-T10A

    RW-T_ハシゴ積載画像

    キャリアをジョイントし後方の前後パイプを上げることにより長尺ハシゴを積載することも可能です。

    (注):道路交通法により長尺ハシゴを積載する際はハシゴが地上から2.5mを超えないようにして下さい。

  • RW-T10L+RW-T10A

    RW-T_コンパネ積載画像

    キャリアをジョイントし後方の前後パイプを下げることにより、コンパネ(長さ1800mm×幅900mm)や畳(長さ1910mm×幅955mm/関西間)も積載することが可能です。

  • RW-T10L+RW-T10A

    RW-T_脚立積載画像

    キャリアをジョイントし後方の前後パイプを下げることにより脚立(画像物長さ1800mm)も積載することが可能です。

RW-T専用 オプションパーツ

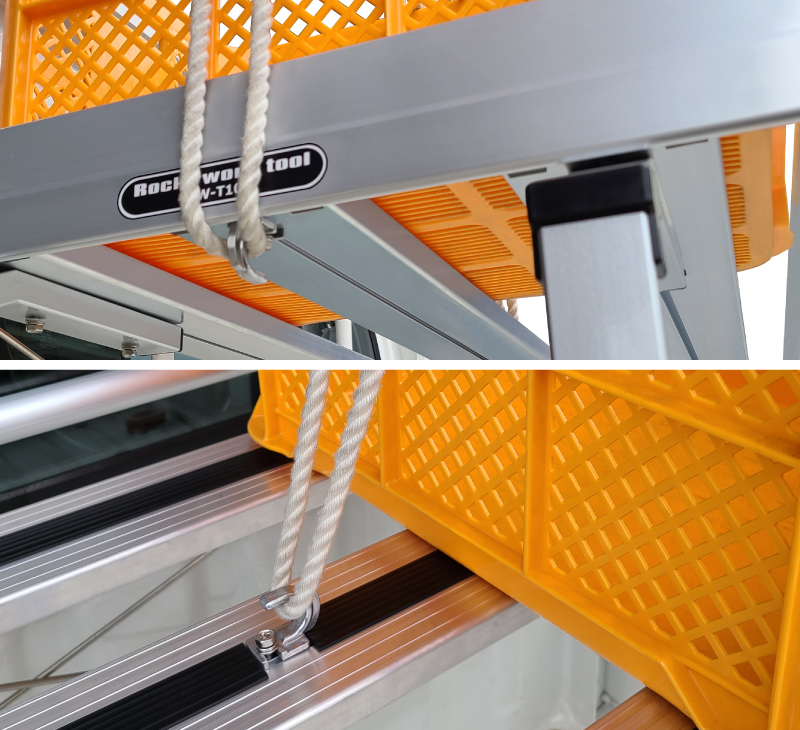

ロープフック 【RW-55】

〔4セット入り〕

rw55_1画像
rw55_2画像

・本体キャリア、荷受けフレームの上下面に設定してある溝を利用してフックを取付けることにより荷物の大きさに合わせて多彩なロープがけが可能となります。(上面フックを固定する際、ラバーを切断する必要がございます。)

【最大引張荷重:50kg】

品番 価格(4セット入り) 内容
RW-55 5,500(税別) ・フック・T型ナット・六角ボルト
・フック :アルミ材 ・T型ナット :スチール材 ・六角ボルト:ステンレス
