はじめにご一読願います。
取り扱い上の注意 積載物と積載物の制限
SA-01/02H/03/04H/05/05W/06H はジョイント（継ぎ足し）タイプになります。
特長

ジョイントタイプだから

買い足しもできる!

sa-ジョイントタイプ説明画像01

SAシリーズは、雨ドイ付車のほとんどの車種に適応し、車のルーフを有効に活用できます。(SA-01～SA-06H)

ルーフに合わせて購入セット数を決める

sa-ジョイントタイプ説明画像02

車にぴったりのサイズが選べ屋根を有効に使えます。

:ジョイントパーツ付

sa-ジョイントgif01画像
sa-ジョイントgif02画像
sa-ジョイントgif03画像
sa-ジョイントタイプ説明画像03

ジョイント長さと専用タイプ比較

単位=m/m
品番

2セット

ジョイントの長さ

(外寸)

3セット

ジョイントの長さ

(外寸)

幅

(内寸)
ジョイント
タイプ
SA-01,02H 1980 2930 804
SA-03,04H 1980 2930 994
SA-05,06H 2380 3530 994
SA-05W 2380 3530 1142
一体式
タイプ
SA-21,21B,
21H,21HB		 2045 1150
SA-39,39B 3065 1444
　
【本体枠】

本体枠はアルミ製で軽くて頑丈、表面処理にはアルマイト(腐食防止処理）＋クリヤー塗装をしてある為、サビに強い仕上がりになります。

脚部は、強度を保つ為に防錆及び表面処理を行ったスチール材を使用しております。

sa-整流板画像
【ジョイントパーツ】

ジョイントパーツをサイドフレームの末端に取付けることにより、最大3台まで継ぎ足すことができます。

ジョイントパーツは商品の中に入っている為、購入する必要はありません。

SA-10 / 11 / 12H / 13 / 14H / 15 / 16 / 21 / 21B / 21H / 21HB / 30 / 31 / 32 / 34 / 35 / 36 / 37 は一体式タイプの為ジョイントはできません。

sa-高さ調節機能画像
【デッキフレーム】

デッキフレームは幅広(100ミリ)のアルミ押出し材を使用し耐荷重性に優れています。

SA-10 / 11 / 12H / 13 / 14H / 15 / 16 / 21 / 21B / 21H / 21HB / 30 / 31 / 37 はデッキフレームを使用しておりません。

SA-38 / 39 / 39B は脚ステー装着部のみデッキフレームを使用しております。

sa-ロープフック画像

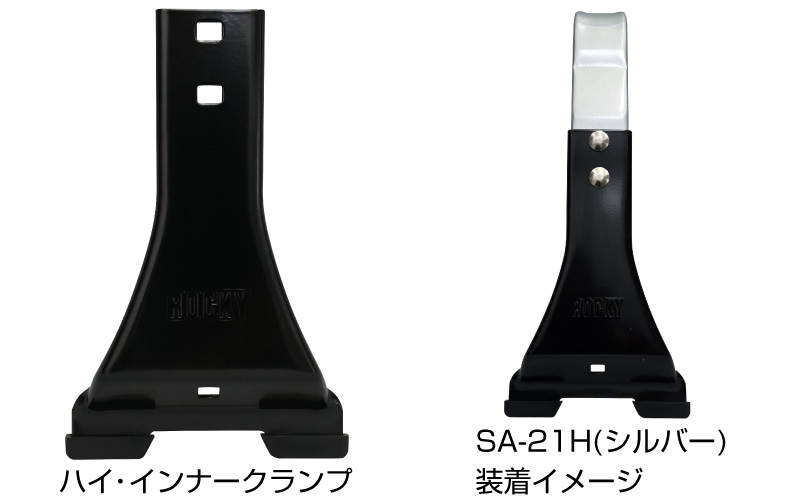

【スチール塗装処理】(脚ステー/インナークランプ)

材質は強度を保つ為スチール材を使用。表面処理は下地にはメッキ処理を施し、その上からシルバーの焼付け塗装、仕上げはクリアー塗装と3重の処理をしている為サビに強い仕上がりになっております。

sa-塗装処理画像
sa-ロープフック画像
SA-03画像
単位=m/m
品番 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 取付可能屋根高(内寸) 取付可能屋根幅(内寸)
SA-01 38,400(税別) 1030 804 290～340 205～255 1045～1310
SA-03 42,000(税別) 1030 994 290～340 205～255 1235～1500
ボルト類は全てステンレスを使用しております。
脚部は強度を保つ為スチール材を使用しております。
SA-05画像
単位=m/m
品番 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 取付可能屋根高(内寸) 取付可能屋根幅(内寸)
SA-05 48,000(税別) 1230 994 290～340 205～255 1235～1500
SA-02H 39,600(税別) 1030 804 365～465 278～378 1080～1375
SA-04H 43,200(税別) 1030 994 365～465 278～378 1270～1565
SA-06H 50,400(税別) 1230 994 365～465 278～378 1270～1565
ボルト類は全てステンレスを使用しております。
脚部は強度を保つ為スチール材を使用しております。

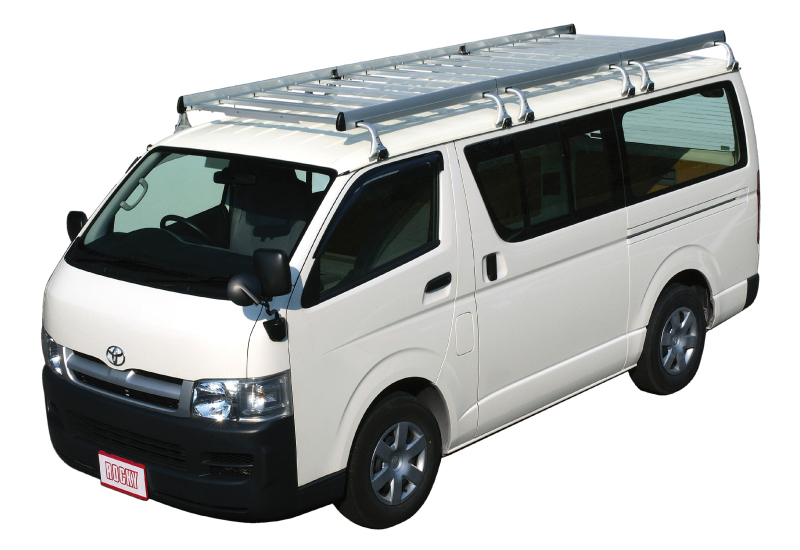

SA-05W画像
単位=m/m
品番 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 取付可能屋根高(内寸) 取付可能屋根幅(内寸)
SA-05W 48,300(税別) 1230 1142 235～252 143～160 1356～1612
ボルト類は全てステンレスを使用しております。
脚部は強度を保つ為スチール材を使用しております。

【3種類の高さ構成】

SAシリーズ・ジョイントタイプは、脚ステー/インナークランプ各品番で高さ調整が異なります。

※SAシリーズ・一体式タイプ/専用タイプは、脚ステー/インナークランプの構成部品が異なります。

  • SA-01

    SA-03

    SA-05

    高さ4段階調整

    (穴数7・ピッチ16.5mm)

    SA-01_03_05_高さ構成画像

  • SA-02H

    SA-04H

    SA-06H

    高さ7段階調整

    (穴数10・ピッチ16.5mm)

    SA-02H_04H_06H_高さ構成画像

  • SA-05W

    高さ2段階調整

    (穴数5・ピッチ16.5mm)

    SA-05W_高さ構成画像

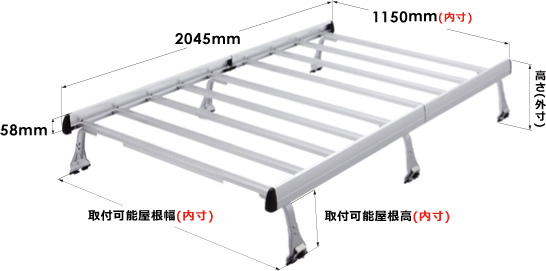

SA-21H画像

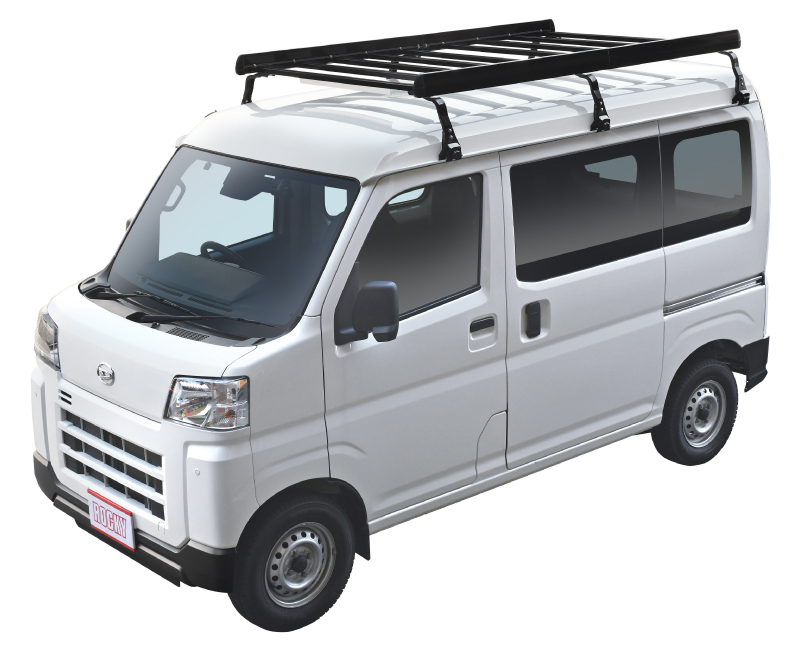

SA-21HB画像
単位=m/m
品番 色 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 取付可能屋根高(内寸) 取付可能屋根幅(内寸)
SA-21 シルバー 61,800(税別) 2045 1150 260～285 167～192 1062～1410
SA-21B ブラック 75,000(税別) 2045 1150 260～285 167～192 1062～1410
SA-21H シルバー 51,500(税別) 2045 1150 330～355 237～262 1074～1422
SA-21HB ブラック 62,000(税別) 2045 1150 330～355 237～262 1074～1422
ボルト類は全てステンレスを使用しております。
脚部は強度を保つ為スチール材を使用しております。
新型ｴﾌﾞﾘｨﾊﾞﾝ・ﾜｺﾞﾝ／NV100ｸﾘｯﾊﾟｰ・ﾘｵ／ｽｸﾗﾑﾊﾞﾝ・ﾜｺﾞﾝ／ﾐﾆｷｬﾌﾞﾊﾞﾝ・ﾀｳﾝﾎﾞｯｸｽ・他旧型車対応！
SA-21.21B.21H.21HBの高さ調整は２段階(最大25mm)となります。

長尺物もバックドア

フルオープン!1

品質とコストを追求！

どこよりも優れた

コストパフォーマンスを実現しました。

SA-39画像

装着例:SA-39/ハイエース(200系)

SA-39画像

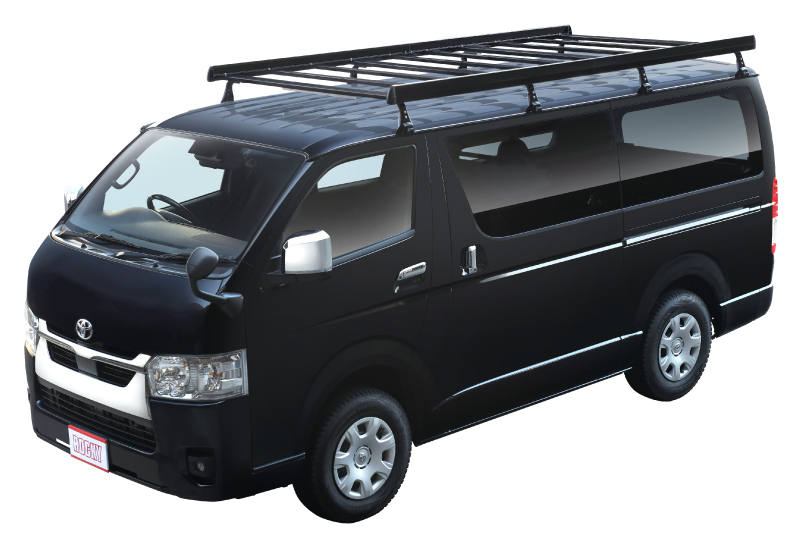

SA-39B画像
単位=m/m
品番 色 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 適用車種
SA-38 シルバー 84,000(税別) 3065 1444 360～385

ハイエースバン / ワゴン

レジアスエースバン

211K.216K系 / 214W.219W系

211K.216K系

ミドルルーフ

ロングボディ

(ワイド幅)
SA-39 シルバー 68,500(税別) 3065 1444 250～275

ハイエースバン

レジアスエースバン

ボンゴブローニィーバン

200V.201V.205V.206V系

200V.201V.205V.206V系

200M.206M系

標準ルーフ

ロングボディ
SA-39B ブラック 81,000(税別) 3065 1444 250～275

ハイエースバン

レジアスエースバン

ボンゴブローニィーバン

200V.201V.205V.206V系

200V.201V.205V.206V系

200M.206M系

標準ルーフ

ロングボディ
:高さは[最大25mm・2段階]の調節になります。

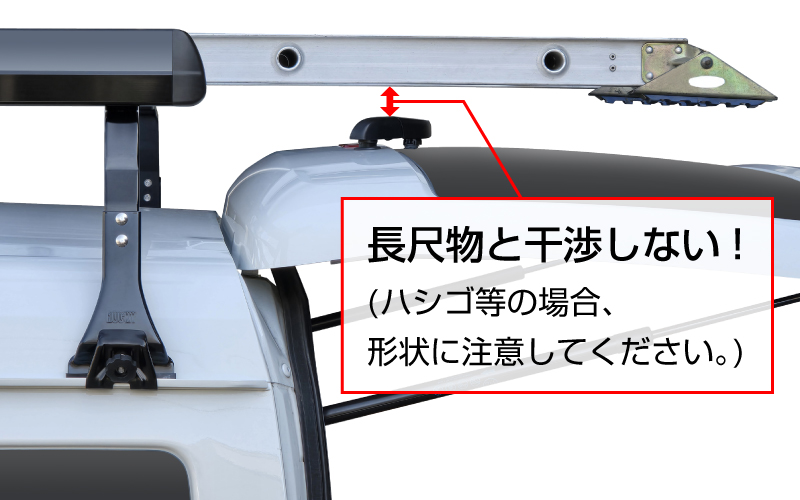

1:SA-39.39Bは高さを最上段にした場合、長尺物の積載ができバックドアのフルオープンが可能です。(長尺物に突起物がある場合にはガラスにご注意が必要となります。)
ar-01画像
ar-01解説画像001

アシストローラーをキャリア後方に装着する事により後方からの長尺ハシゴや脚立の荷上げ作業をバックドアに干渉することなくアシストします。

ローラー部の回転作用によりキャリア荷台中央付近まで簡単に長尺ハシゴや脚立を誘導します。

ar-01解説画像002

バックドアの開閉に連動してローラー部も上部に可動する為、リアアンダーミラーに負担をかけることはありません。

(注):ローラー部上、未積載時に限ります。

品番 価格 ローラー幅 適用品番
AR-01 33,600(税別) 1400mm SA-38・SA-39・SA-39B・SA-B10

:ローラに荷物積載時はバックドアを開けることはできません。リアアンダーミラーが破損いたします。

:適用キャリアとの同時組付けをお勧めします。SA-B10を車両装着済みは、一旦分解後の組付けとなります。

:AR-01はSA-38.39.39B/SA-B10専用となります。他のシリーズには取付けできません。

:アシストローラー(AR-01)とハシゴ(AK-31・31B・33)の同時取付けはできません。

SA-16画像
単位=m/m
品番 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 適用車種
SA-16 58,000(税別) 1800 1070 210

プロボックス

サクシード

ファミリアバン

NCP.NLP.NSP.NHP

(50.51.55.160.165系)

NCP160M系
専用タイプの為取付位置が決まっています。後部はルーフ上のモール切欠部を利用しての取付けになります。
キャリアの高さ調整はできません。
ボルト類は全てステンレスを使用しております。
脚部は強度を保つ為スチール材を使用しております。
スチール製｢ZM-333PB/ 34,000(税別)｣もございます。
SA-10画像
単位=m/m
品番 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 適用車種
SA-10 72,000(税別) 1800 1050 200

エキスパート

W11系

旧型車
SA-10は在庫が無くなり次第廃番となります。
専用タイプの為取付位置が決まっています。後部はルーフ上のモール切欠部を利用しての取付けになります。
キャリアの高さ調整はできません。
ボルト類は全てステンレスを使用しております。
脚部は強度を保つ為スチール材を使用しております。
SA-11_12H_13_14H_15画像
単位=m/m
品番 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 適用車種
SA-11 66,000(税別) 2045 1150 260

ミニキャブ

ミニキャブ ミーブ

NV100クリッパー クリッパー

U61V.U62V系

U67V.U68V系

U71V.U72V系

標準ルーフ

旧型車

-

旧型車
SA-12H 66,000(税別) 2045 1150 330

ミニキャブ

ミニキャブ ミーブ

NV100クリッパー クリッパー

NV100クリッパーリオ クリッパーリオ

U61V.U62V系

U67V.U68V系

U71V.U72V系

U71系

ハイルーフ

旧型車

-

旧型車

旧型車
SA-13 66,000(税別) 1755 1150 310

スパーキー

アトレー7・アトレーワゴン

ハイゼット・アトレー・ハイゼットカーゴ

S200系

標準ルーフ

旧型車
SA-14H 66,000(税別) 1755 1150 360

スパーキー

アトレー7・アトレーワゴン

ハイゼット・アトレー・ハイゼットカーゴ

S200系

ハイルーフ

旧型車
SA-15 66,000(税別) 2045 1150 366

サンバー トライ

ディアスワゴン

TV系

TW1.2系

ハイルーフ

旧型車
専用タイプの為、取付位置が決まっています。
前側及び中央は雨ドイが無い為通常の取付けとは異なります。
キャリアの高さ調整はできません。
リアスポイラー装着車には取付けできません。
脚部は強度を保つ為スチール材を使用しております。
SA-11
SA-11は標準ルーフ用の専用キャリアになります。購入前に車両の全高を確認してください。〔標準ルーフ：1780mm〕
キャリア取付時に車両側に電動ドリルによる穴あけ加工が必要となります。(加工内容は「取扱説明書」にて穴あけ加工のご確認ができます。)
スチール製｢ZM-333ML/39,600(税別)｣もございます。
SA-12H
リアスポイラー装着車はバックドアの開閉時にキャリアに干渉する為キャリア装着後のバックドアの開閉はできません。
SA-12Hはハイルーフ用の専用キャリアになります。購入前に車両の全高を確認してください。〔ﾊｲﾙｰﾌ：1890mm〕
キャリア取付時に車両側に電動ドリルによる穴あけ加工が必要となります。(加工内容は「取扱説明書」にて穴あけ加工のご確認ができます。)
スチール製｢ZM-333MH/39,600(税別)｣もございます。
SA-14H
サンルーフバイザー付車はバイザーがキャリアに干渉する為取付けができません。
リアスポイラー装着車はバックドアの開閉時にキャリアに干渉する為キャリア装着後のバックドアの開閉はできません。
スチール製｢ZM-444AH/39,600(税別)｣もございます。
SA-15
スチール製｢ZM-555SH/39,600(税別)｣もございます。
sa-30画像
単位=m/m
品番 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 適用車種
SA-30 74,400(税別) 1755 1150 200

パートナー

エアウェイブ

GJ3.4系

GJ1.2系

旧型車
脚部は強度を保つ為スチール材を使用しております。
最後部は屋根載せになります。フックでの固定ではありません。
ボルト類は全てステンレスを使用しております。
キャリア装着時にはラジオアンテナは伸ばさないでください。アンテナがキャリアに干渉し異音が発生します。
SA-16画像
単位=m/m
品番 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 適用車種
SA-31 74,400(税別) 1800 1070 210

ADバン・ADエキスパート

ファミリアバン

ランサーカーゴ

Y12系
サイドフレーム以外は全てスチール材を使用。荷受け及び、脚フレームの下地にはメッキ処理を施し、その上から黒の焼付け塗装で仕上げております。
専用タイプの為、取付位置が決まっています。ルーフモール後部のキャップを取外しての取付けになります。
ボルト類は全てステンレスを使用しております。
旧型ＡＤバン（Y11系）には取付けできません。旧型ＡＤバン適用はこちらになります。
スチール製｢ZM-555AD/ 49,200(税別)｣もございます。

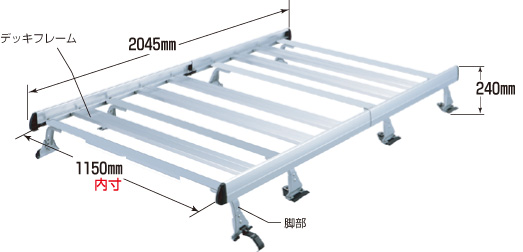

SA-32画像
単位=m/m
品番 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 適用車種
SA-32 68,000(税別) 2045 1150 240

NV200バネット

e-NV200

デリカD:3

デリカバン

VM.VNM20系

VMEO.MEO系

BM20系

BVM20系
脚部は強度を保つ為スチール材を使用、表面処理は下地にメッキ処理を施しその上から焼付け塗装を行っております。
車両屋根上の｢取付けナット｣を利用しての取付けとなる為、取付け位置が決まっております。
デッキフレームは幅広(100㎜)を使用しております。
ボルト類はステンレスを使用しております。
スチール製｢ZM-333NV/ 46,800(税別)｣もございます。
SA-34画像

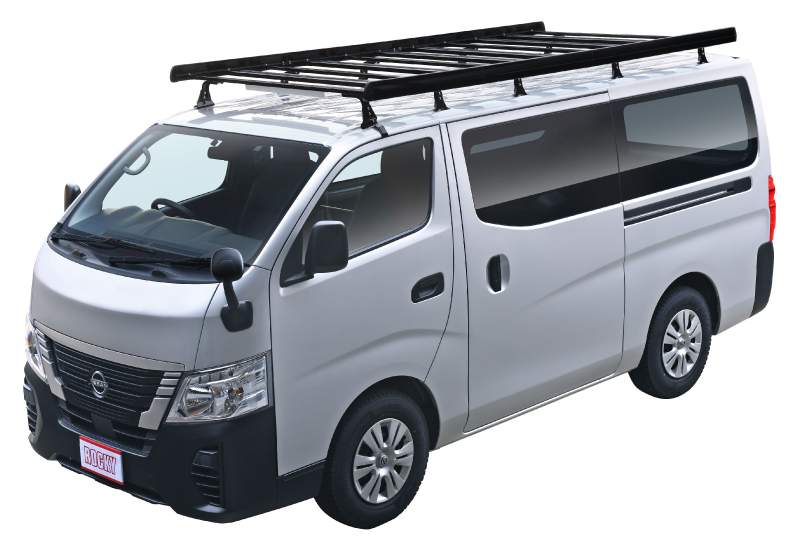

SA-34B画像
単位=m/m
品番 色 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 適用車種
SA-34 シルバー 98,000(税別) 3138 1444 216

NV350キャラバン

コモ

E26系

標準ルーフ
SA-34B ブラック 108,000(税別) 3138 1444 216

NV350キャラバン

コモ

E26系

標準ルーフ
脚フレームと脚部は強度を保つ為スチール材を使用、表面処理は下地にメッキ処理を施しその上から焼付け塗装を行っております。
車両屋根上の｢取付けナット｣を利用しての取付けとなる為、取付け位置が決まっております。
デッキフレームは幅広(100㎜)を使用しております。
ボルト類はステンレスを使用しております。
スチール製｢ZM-881NV/ 54,000(税別)｣もございます。
ar-02画像
ar-02解説画像001

アシストローラーをキャリア後方に装着する事により後方からの長尺ハシゴや脚立の荷上げ作業をバックドアに干渉することなくアシストします。

ローラー部の回転作用によりキャリア荷台中央付近まで簡単に長尺ハシゴや脚立を誘導します。

ar-02解説画像002

バックドアの開閉に連動してローラー部も上部に可動する為、リアアンダーミラーに負担をかけることはありません。

(注):ローラー部上、未積載時に限ります。

品番 価格 ローラー幅 適用品番
AR-02 33,600(税別) 1400mm SA-34.34B専用・純正品

:ローラに荷物積載時はバックドアを開けることはできません。リアアンダーミラーが破損いたします。

:取付けはキャリアを装着した状態での〝高所作業〟となります。1.8メートル前後の脚立をご用意していただき転落事故等の無きよう必ず２名以上で十分に気を付けて作業を行ってください。

:アシストローラー(AR-02)とハシゴ(AK-41.41B)の同時取付けはできません。

:AR-02 は、SA-34.34B専用・純正キャリア対応となります。SA-35.36 (ハイルーフ用)には取付けることはできません。

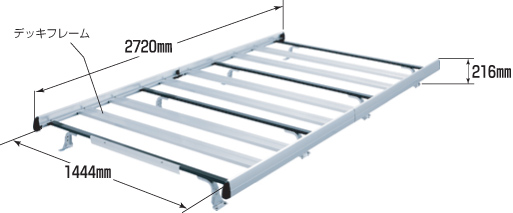

SA-35画像
単位=m/m
品番 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 適用車種
SA-35 96,000(税別) 2720 1444 216

NV350キャラバン

コモ

E26系

ワイド幅ハイルーフ
脚フレームと脚部は強度を保つ為スチール材を使用、表面処理は下地にメッキ処理を施しその上から焼付け塗装を行っております。
車両屋根上の｢取付けナット｣を利用しての取付けとなる為、取付け位置が決まっております。
デッキフレームは幅広(100㎜)を使用しております。
ボルト類はステンレスを使用しております。
sa-36画像
単位=m/m
品番 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 適用車種
SA-36 84,000(税別) 2720 1150 216

NV350キャラバン

コモ

E26系

標準幅ハイルーフ
SA-36の脚フレームはアルミ材を使用しております。
車両屋根上の｢取付けナット｣を利用しての取付けとなる為、取付け位置が決まっております。
デッキフレームは幅広(100㎜)を使用しております。
ボルト類はステンレスを使用しております。
SA-37画像
単位=m/m
品番 価格 長さ(外寸) 幅(内寸) 高さ(外寸) 適用車種
SA-37 67,200(税別) 1637 1150 220

ウェイク

ハイゼットキャディ

ピクシスメガ

LA700S系

LA700V系

LA700A系
可倒式アンテナがキャリアに干渉するため、アンテナの角度を倒して使用する必要があります。
ボルト類はステンレスを使用しております。
sp-01解説画像
sp-01解説画像

(注1)　塩ビパイプは付属しておりません。お客様でご用意ください。

(注2)　下記「SA適用キャリア品番」以外のSAキャリアには取付けできません。

品番 価格 数量 適用品番
SP-01 19,200(税別) 1セット(4ヶ入)

SA-39・38・37・30・21H・21・

15・14H・13・12H・11・10・09

・外径：Φ114/140の塩ビパイプが取付け可能！

・ホースクランプ：ステンレス材

・固定金具上下：スチール＋カチオン電着＋黒塗装

・ボルト類：ステンレス材

・塩ビパイプを並べて取付け可能！(2セット購入時)
